Réglage du Kit

icones-00728.pngCE PRINCIPE DE REGLAGE EST IDENTIQUE POUR LE GRAND OU LE PETIT MODELE icones-00728.png



- Placez un objet (ballon ou autre) entre 8 et 12 m derrière votre camping car

- Relevez votre caméra afin d'apercevoir cet objet au plus bas de l'écran de contrôle, ligne de visée (3).

- L'inclinaison de votre caméra vers le haut doit être comprise entre 5 et 15° (voir croquis).

- Avec le miroir (7) venait couvrir une partie de l'image qui dévoile le ciel.

Vous obtenez alors deux champs de vision :

- Champ de vision (1) qui donne une vue arrière comme un rétroviseur.

- Champ de vision (2) qui, avant, donnait une vue du ciel, maintenant par reflet du miroir, donne une vue basse sur le pare-chocs (4).

- Il vous reste à jouer avec l'inclinaison du miroir (7).

- Réglez le miroir de façon à ce que la ligne de visée (4) laisse légèrement apparaître le pare-chocs sur l'écran, tout en vous assurant que l'autre ligne de visée (5) reste dirigée de 5° maximum au dessus de la ligne d'horizon.

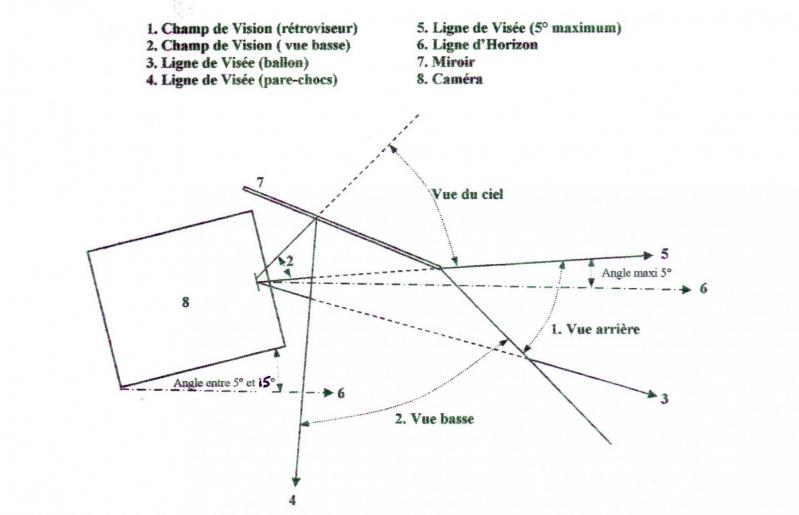

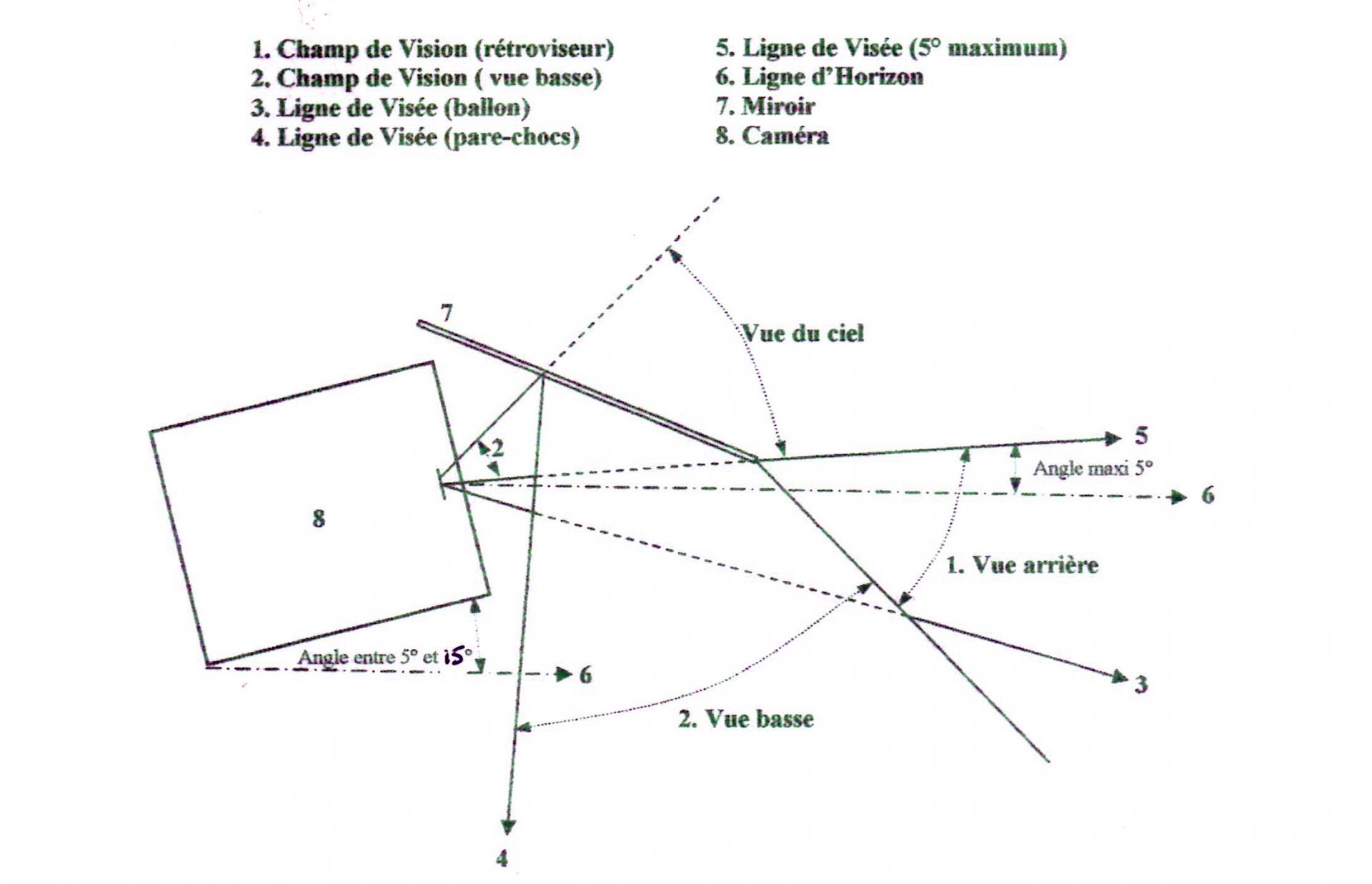

Croquis 1
