Installation et schéma du kit miroir de renvoi

Vidéo de montage du KMR

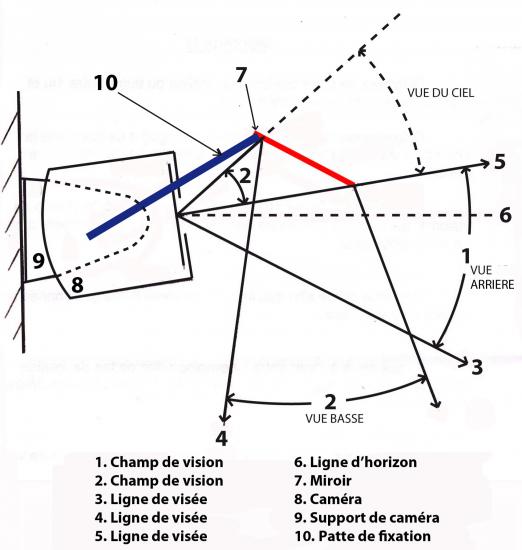

Schéma explicatif

Le kit miroir de renvoi est constitué d'un miroir (7) maintenu par deux pattes (10)

fixées de chaque côtés de la caméra (8).

Les pattes se trouvent fixées par les mêmes vis

qui tiennent la caméra sur son support (9).

Système installé sur une caméra

Le kit miroir de renvoi actuel est prévu pour être installé sur tous types de caméras à condition que les pattes du support de la caméra soient distantes environ de 5 à 12 cm.

Avec la clé prévue pour les vis de fixation de la caméra, le montage se fait en 10 min pour quelqu'un de novice.

Le réglage du miroir necéssite une clé plate de 8.
