Fonctionnement du kit miroir de renvoi

 J'ai mis au point, avec une simple caméra de recul,

un procédé qui permet de transformer,

l'écran de contrôle en véritable rétroviseur.

  Une caméra de recul dévoile un champ de vision allant du pare-choc sur environ 6 mètres vers l'arrière du véhicule (photo 1 / ABFE) alors que 2 mètres suffisent amplement(photo 2 / ABCD)

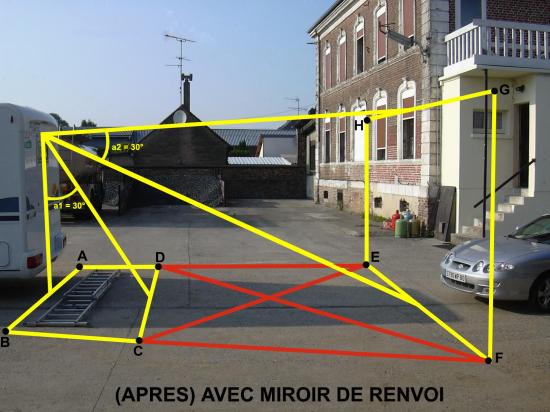

A l'aide d'un miroir, j'ai donc déplacé une partie de l'image (photo 2 / CDEF) en la relevant afin d'apercevoir les véhicules qui suivent(photo 2 / EFGH).

Le champ de vision se trouve donc considérablement augmenté et permet ainsi de mieux surveiller l'arrière.

PHOTO 1

L'angle de prise de vue d'une caméra est d'environ 60° (photo 1 / angle A), grâce au miroir de renvoi vous obtenez deux vues avec un angle d'environ 30° chacun (photo 2 / angle a1 et a2).

Vous n'avez donc pas besoin d'une deuxième caméra ou d'une caméra double objectifs puisque sur l'écran les deux vues se trouvent juxtaposées (photo 3).

PHOTO 2

 La partie supérieure de l'écran est représentée par la vue EFGHde la photo2.

La partie basse avec la vue sur l'echelle et le pare-chocs du camping car est représentée par la vue ABCD de la photo2.

PHOTO 3
